Чому блок живлення гріється або гуде: перевантаження, охолодження та ознаки несправності

Блок живлення може помітно нагріватися навіть у справному стані, оскільки частина електроенергії перетворюється на тепло. Неголосний звук вентилятора або ледь чутний високочастотний писк також не завжди означає поломку. Проблемою стають різке зростання температури, нове гучне гудіння, циклічне вмикання й вимикання, мерехтіння навантаження, запах перегрітої ізоляції, потемніння корпусу або нагрівання клем і проводів.

Найчастіші причини — перевантаження, недостатня вентиляція, зависока температура в місці монтажу, неправильно підібрана вихідна напруга, коротке замикання, слабкий контакт у з’єднаннях або несумісність із димером і контролером. У світлодіодному підсвічуванні до цього додаються помилки в розрахунку потужності стрічки, надто тонкі кабелі та встановлення джерела живлення в закритій ніші без відведення тепла.

Діагностику потрібно починати з безпечних зовнішніх перевірок: звірити характеристики блока й навантаження, оцінити умови охолодження, оглянути кабелі та зафіксувати, коли саме з’являється звук або перегрів. Не відкривайте корпус мережевого блока живлення: всередині можуть залишатися небезпечні напруги навіть після відключення. Роботи на клемах 230 В і вимірювання в мережевій частині має виконувати кваліфікований електрик.

Коли нагрівання блока живлення є нормальним

Імпульсний блок живлення не може працювати без втрат. Силові транзистори, трансформатор, дроселі, діоди та інші компоненти виділяють тепло, яке відводиться через корпус, радіатори, вентиляційні отвори або вентилятор. Тому теплий металевий чи пластиковий корпус сам по собі не є доказом несправності.

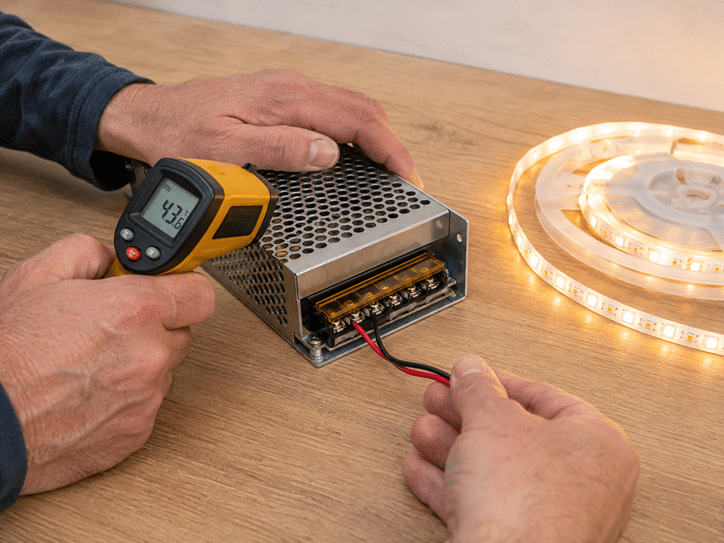

Оцінювати стан лише долонею ненадійно. Температура, яка здається людині дуже високою, іноді ще перебуває в межах паспорта, а локально перегріта клема може бути небезпечною навіть за помірно теплого корпусу. Для конкретної моделі орієнтуються на:

• допустиму температуру навколишнього середовища;
• криву зниження доступної потужності при нагріванні, або derating;
• контрольну температуру корпусу Tc, якщо вона вказана виробником;
• допустиме монтажне положення;
• вимоги до природного чи примусового охолодження;
• рекомендовані відступи від стінок і сусідніх компонентів.

Нормальним можна вважати стабільне нагрівання без запаху, деформації, мерехтіння, вимкнень і різкої зміни звуку, якщо робочі температури не перевищують значень із технічного опису. Якщо ж блок почав грітися сильніше, ніж раніше за того самого навантаження, це вже привід перевірити вентиляцію, вентилятор, контакти та фактичну споживану потужність.

Швидка таблиця симптомів

Чому блок живлення гріється

Навантаження наблизилося до граничної потужності

Чим більший струм віддає блок, тим вищі втрати й температура його силових компонентів. Якщо модель номіналом 100 Вт постійно живить навантаження, яке фактично споживає близько 100 Вт, будь-яке підвищення температури в ніші, похибка розрахунку або пусковий імпульс може перевести її в гірший тепловий режим.

Для звичайних імпульсних джерел у побутовому монтажі практично залишати запас потужності приблизно 20–30%, якщо документація конкретної моделі не дозволяє інший режим. Спеціалізований LED-драйвер іноді розрахований на тривалу роботу при повному навантаженні, але лише за умови дотримання допустимої температури корпусу, монтажу та кривої derating. Тому універсальне правило «будь-який блок можна навантажувати на 100%» неправильне.

Корпусу бракує повітря

Перфорований металевий блок охолоджується завдяки природній конвекції: холодніше повітря надходить знизу, нагріте виходить зверху. Якщо його покласти в герметичну меблеву коробку, накрити утеплювачем, затиснути між стінами або встановити отворами до суцільної поверхні, тепло накопичуватиметься навіть за помірного навантаження.

Вологозахищений залитий блок не має вентиляційних отворів, але це не означає, що його можна повністю теплоізолювати. Він віддає тепло через зовнішній корпус і монтажну поверхню. Точні умови встановлення потрібно брати з паспорта: різні серії мають різні вимоги до положення, відступів і теплового контакту.

Температура навколо зависока

Ніша під стелею, закрита рекламна конструкція, кухня, вітрина під сонцем або шафа з іншою електронікою можуть нагрівати повітря значно сильніше, ніж кімната. Коли температура перевищує поріг, указаний у специфікації, допустиму вихідну потужність доводиться знижувати.

Важливо вимірювати температуру саме біля блока, а не орієнтуватися на показник термометра в іншій частині приміщення. У закритому об’ємі різниця може бути значною.

Вентилятор працює неправильно

У потужних моделях охолодження може залежати від вентилятора. Він іноді запускається лише після досягнення певного навантаження або температури, тому зупинка на малому навантаженні може бути штатною. Несправність підозрюють, якщо вентилятор раніше працював, але перестав запускатися при сильному нагріванні, видає скрегіт, обертається ривками або його потік повітря перекритий пилом і сторонніми предметами.

Не вставляйте інструменти у вентиляційну решітку й не намагайтеся змащувати вентилятор без розбирання за інструкцією виробника. Для мережевого блока безпечнішим рішенням часто є сервіс або заміна.

Неправильне монтажне положення

Для частини безвентиляторних моделей горизонтальне й вертикальне встановлення дають різну ефективність конвекції. Якщо блок змонтований не так, як передбачено виробником, його доступну потужність іноді потрібно зменшити. Особливо це важливо для щільно компонованих шаф і ніш.

Слабкий контакт у клемі

Погано затиснутий провід створює додатковий опір. У місці контакту виділяється тепло, клема темніє, ізоляція твердіє або плавиться, інколи з’являється тріск. Такий дефект небезпечніший за рівномірно теплий корпус, оскільки може спричинити дугу та займання.

Якщо клема, штекер або кабель нагрівається сильніше за корпус, систему потрібно відключити. Перетяжка чи повторне затискання мережевих проводів під напругою неприпустимі. Електрик має перевірити переріз проводу, довжину зачищення, наконечники, допустимий момент затягування та стан клемника.

Як правильно розрахувати блок для світлодіодної стрічки

Для стандартної LED-стрічки на 12 або 24 В зазвичай потрібен блок постійної напруги, позначений CV. Вихідна напруга блока має точно відповідати напрузі стрічки. Блок на 24 В не можна підключати до стрічки на 12 В, а драйвер постійного струму CC не є автоматичною заміною звичайному CV-блоку.

Базовий розрахунок:

Потужність стрічки = споживання одного метра × загальна довжина.

Наприклад, стрічка споживає 14,4 Вт/м, а її довжина становить 5 м:

14,4 × 5 = 72 Вт.

Для звичайного закритого монтажу із запасом 25–30% потрібна модель приблизно на 90–94 Вт, тому практичним вибором буде блок на 100 Вт, якщо паспорт дозволяє потрібні умови роботи. Вихідний струм для стрічки 12 В становитиме:

72 Вт ÷ 12 В = 6 А.

Під час розрахунку потрібно врахувати:

• реальну паспортну потужність одного метра, а не приблизне значення з подібної стрічки;
• сумарну довжину всіх гілок;
• максимальний режим RGB або RGBW, коли одночасно активні всі канали;
• споживання контролера, підсилювачів та інших модулів, якщо воно вказане;
• зниження допустимої потужності при високій температурі;
• пускові особливості контролерів і ємнісного навантаження;
• падіння напруги в довгих і тонких проводах.

Не варто компенсувати тьмяний кінець довгої стрічки підвищенням вихідної напруги регулятором на блоці. Правильне рішення — розрахувати переріз кабелю, виконати живлення кількох ділянок паралельно й дотриматися схеми виробника стрічки.

Чому блок живлення гуде

Працює вентилятор

Найпростіше джерело шуму — вентилятор. Його оберти зростають разом із температурою або навантаженням. Рівний повітряний шум за паспортного режиму може бути нормальним. Деренчання, скрегіт, періодичні зупинки й запуск ривками вказують на знос, пил або механічну проблему.

Вібрують трансформатор або дросель

Магнітні компоненти імпульсного блока можуть створювати чутний писк або гудіння через мікроскопічні механічні коливання. Звук іноді змінюється зі струмом навантаження, яскравістю підсвічування або режимом контролера. Ледь чутний стабільний тон може бути особливістю конструкції, але новий гучний звук разом із нагріванням чи мерехтінням потребує перевірки.

Захист запускає блок циклічно

За перевантаження або короткого замикання частина моделей переходить у режим hiccup: коротко подає напругу, вимикається і через певний час повторює спробу. Для користувача це виглядає як пульсація світла, клацання, переривчасте гудіння або періодичний запуск вентилятора.

Так експлуатувати систему не можна. Захист зменшує ризик миттєвого пошкодження, але тривала робота в аварійному режимі скорочує ресурс блока й може перегрівати проводку або несправне навантаження.

Димер або контролер несумісний із блоком

Широтно-імпульсне регулювання, або PWM, швидко вмикає й вимикає струм для керування яскравістю. За певної частоти та навантаження магнітні елементи блока або контролера можуть потрапляти в чутний діапазон. Гул також з’являється, якщо мережевий фазовий димер підключений до блока, який не підтримує такий спосіб регулювання.

Потрібно перевірити, де саме має стояти димер — на вході 230 В чи на низьковольтному виході — і чи сумісні його тип, діапазон навантаження та частота з конкретною моделлю. Несумісний димер не слід «лікувати» конденсаторами або випадковими компонентами без проєкту.

Резонує корпус або монтажна поверхня

Тихі коливання іноді посилює тонка металева панель, меблева стінка або незатягнуте кріплення. Якщо звук змінюється при легкому натисканні на зовнішню монтажну поверхню, причина може бути механічною. Перевіряти кріплення можна лише після повного знеструмлення, не торкаючись внутрішніх компонентів і відкритих клем.

Чому згорає блок живлення для світлодіодної стрічки

Потужність порахували без запасу

Поширена помилка — вибрати блок точно за арифметичною потужністю стрічки й не врахувати температуру, допуски, контролер і реальне максимальне навантаження. У відкритому прохолодному місці система ще може працювати, але після встановлення в меблі або під стелю починає перегріватися.

Підключили більше стрічки після монтажу

Додавання ще однієї полиці, рекламного модуля або контуру часто відбувається без перерахунку. Навіть якщо кожна нова ділянка невелика, сумарний струм може перевищити номінал блока, контролера або клем.

Переплутали напругу чи тип джерела

Для стрічки на 12 В потрібне стабілізоване джерело 12 В, для 24 В — 24 В. Помилка здатна пошкодити передусім стрічку й контролер, але коротке замикання або перевантаження після відмови навантаження може вивести з ладу й блок.

Сталося коротке замикання

Причиною бувають переплутані дроти, пошкоджена ізоляція, металевий профіль, який торкнувся контактів, крапля припою, неправильно встановлений конектор або волога. Справний блок має захист, але його можливості й спосіб відновлення залежать від моделі. Не можна навмисно багаторазово вмикати систему з коротким замиканням.

Проводи й з’єднання перегріваються

Надто тонкий кабель створює падіння напруги й нагрівання. Слабкі конектори, скручені без належного з’єднувача жили та непідготовлені багатодротяні проводи збільшують перехідний опір. У результаті може обгоріти не сам силовий модуль, а клема, після чого пошкодження поширюється на корпус.

Блок встановлений у невідповідному середовищі

Відкрита перфорована модель не призначена для доступного місця з пилом, вологою, конденсатом або ризиком випадкового дотику. Для ванної, фасаду, вивіски чи неопалюваного приміщення потрібні відповідні ступінь захисту, температурний діапазон і спосіб монтажу. Позначення IP потрібно читати за паспортом: воно не скасовує вимог до охолодження та захисту кабельних вводів.

Є перенапруга або нестабільна мережа

Імпульси від комутації потужного обладнання, грози або аварій у мережі можуть перевищити можливості внутрішнього захисту. Для складних і дорогих систем захист від перенапруги підбирають на рівні електрощита й установки в цілому. Випадковий дешевий мережевий фільтр не є універсальним захистом від усіх імпульсів.

Зношені компоненти або вентилятор

З часом електролітичні конденсатори втрачають характеристики, вентилятор зношується, а багаторічні теплові цикли послаблюють пайку й ізоляцію. Старий блок може почати гудіти, мерехтіти або вимикатися навіть без зміни навантаження. У побутовій системі безпечніше замінити його сумісною моделлю, ніж ремонтувати без належного обладнання.

Безпечний порядок перевірки

1. Повністю знеструмте систему. Вийміть вилку або відключіть відповідний автомат. Не працюйте на відкритих клемах під напругою.
2. Дайте блоку охолонути. Не торкайтеся відразу до перегрітих клем і не накривайте корпус для прискорення охолодження.
3. Огляньте зовнішній стан. Шукайте потемніння, деформацію, оплавлення, запах, сліди вологи та пошкоджену ізоляцію.
4. Запишіть маркування. Потрібні вихідна напруга, максимальний струм, потужність, тип CV або CC, вхідний діапазон і температурні умови.
5. Перерахуйте навантаження. Помножте ватність одного метра на довжину, додайте всі гілки та врахуйте максимальний режим контролера.
6. Перевірте вентиляцію. Корпус не повинен бути накритий, притиснутий до теплоізоляції або встановлений біля джерела тепла всупереч інструкції.
7. З’ясуйте момент появи симптомів. Відразу після ввімкнення, лише на максимальній яскравості, після прогріву чи під час роботи димера.
8. Передайте електричні вимірювання фахівцю. Він перевірить фактичний струм, вихідну напругу, падіння на кабелях, нагрів клем і стан мережевого входу.

Якщо блок має мережеву вилку й повністю закритий корпус, користувач може безпечно порівняти його роботу в іншій розетці та без зовнішнього подовжувача. Для перфорованих моделей із відкритими гвинтовими клемами навіть просте від’єднання навантаження може вимагати доступу до ділянок 230 В, тому краще залучити електрика.

Коли блок потрібно вимкнути негайно

• з’явився дим, запах горілої ізоляції або озону;
• корпус деформувався, потемнів або оплавився;
• чути тріск, розряди чи різкі клацання;
• кабель або клема гарячіші за сам корпус;
• вентилятор не запускається при сильному нагріванні, хоча раніше працював;
• світлодіодна стрічка мерехтить одночасно з циклічним гудінням;
• автоматичний вимикач або диференційний захист повторно спрацьовує;
• на блок потрапила вода або всередині видно конденсат;
• є пошкодження ізоляції чи доступ до оголених струмовідних частин.

Не намагайтеся «дотягнути до кінця дня», зменшивши яскравість. Аварійний блок може відмовити непередбачувано, а слабкий контакт іноді продовжує нагріватися навіть при меншому струмі.

Як покращити охолодження

• дотримуйтеся монтажного положення з документації;
• залишайте передбачені виробником відступи навколо вентиляційних отворів;
• не закривайте корпус утеплювачем, тканиною, декоративною панеллю без вентиляції;
• не встановлюйте джерело поруч із трубами опалення, духовкою або потужними світильниками;
• розміщуйте кілька блоків так, щоб гаряче повітря одного не нагрівало вхід іншого;
• для закритої шафи передбачайте розраховану вентиляцію, а не випадкові маленькі отвори;
• не замінюйте штатний вентилятор моделлю з меншим потоком без дозволу виробника;
• під час проєктування враховуйте derating, а не лише номінальну потужність на етикетці.

Саморобне свердління корпусу, зняття кришки або встановлення побутового вентилятора всередину ніші може порушити електробезпеку, захист від пилу й сертифікацію. Правильніше підібрати блок із відповідним способом охолодження або змінити конструкцію монтажного місця.

Як вибрати блок живлення на заміну

Новий блок не обов’язково має бути тієї самої потужності, але його електричні характеристики й умови застосування повинні відповідати системі.

• Вихідна напруга. Має точно збігатися з напругою навантаження: 5, 12, 24, 36, 48 В або інше значення.
• Режим виходу. Для більшості звичайних LED-стрічок потрібен CV-блок; для окремих світлодіодних модулів — CC-драйвер із заданим струмом.
• Потужність і струм. Номінал має перевищувати розраховане максимальне споживання з урахуванням температури та рекомендацій виробника.
• Вхідна напруга. Перевіряють допустимий діапазон мережі, а не лише напис «230 В» у назві товару.
• Охолодження. Природна конвекція, вентилятор або теплопередача через корпус повинні відповідати місцю монтажу.
• Ступінь захисту. Враховують пил, вологу, конденсат, доступ людей і спосіб заведення кабелю.
• Захисні функції. Важливі захист від короткого замикання, перевантаження, перенапруги та перегріву.
• Сумісність із регулюванням. Якщо використовується димер, його тип має бути прямо підтриманий блоком або контролером.
• Монтаж і сертифікація. Перевіряють тип корпусу, клас ізоляції, заземлення, стандарти й інструкцію конкретної серії.

Більш потужний CV-блок із тією самою вихідною напругою зазвичай не «проштовхує» зайвий струм у справне навантаження: стрічка бере стільки, скільки їй потрібно. Але надмірний запас збільшує габарити й вартість, а деякі системи гірше працюють на дуже малому відсотку навантаження. Тому модель підбирають не максимально велику, а достатню й сумісну.

Поширені запитання

Чи нормально, що блок живлення гарячий на дотик?

Теплий або досить гарячий корпус може бути нормальним, якщо температура не перевищує паспортні значення, а робота стабільна. Дотик не замінює вимірювання. Новий різкий перегрів, запах, вимкнення чи нагрів клем — ознаки проблеми.

Чому блок гуде без навантаження?

На малому навантаженні деякі імпульсні схеми переходять у переривчастий режим, через що магнітні компоненти можуть видавати слабкий звук. Гучне гудіння, пульсація виходу або поява шуму після багатьох років роботи потребують діагностики.

Чи можна залишити блок у закритій меблевій ніші?

Лише якщо виробник допускає такий монтаж і в ніші забезпечено потрібне відведення тепла. Перфорований блок природного охолодження не можна просто герметично закрити за декоративною панеллю.

Чому блок вимикається, а після охолодження знову працює?

Ймовірно, спрацьовує захист від перегріву або перевантаження. Автоматичне відновлення не усуває причину. Потрібно перевірити температуру, навантаження, вентиляцію та відповідність моделі.

Чому гуде блок після встановлення димера?

Димер може створювати імпульсне навантаження або бути несумісним із входом блока. Перевірте підтримуваний спосіб регулювання: фазове, 0–10 В, PWM, DALI чи інший. Не кожен мережевий димер підходить до звичайного блока для LED-стрічки.

Чи можна замінити блок 60 Вт на 100 Вт?

Так, якщо вихідна напруга, тип CV або CC, полярність, діапазон регулювання та інші параметри збігаються, а нова модель підходить за монтажем і захистом. Струмовий запас допустимий, але напругу змінювати не можна.

Чи варто ремонтувати блок живлення самостійно?

Ні, якщо це мережевий AC/DC-блок і немає професійної підготовки. Конденсатори можуть зберігати небезпечний заряд після відключення. Для недорогих побутових моделей часто безпечніше замінити блок, а дорогі промислові джерела передати в авторизований сервіс.

Висновок

Блок живлення гріється через неминучі електричні втрати, але перегрів найчастіше спричиняють надмірне навантаження, висока температура, перекриті вентиляційні отвори, неправильне монтажне положення або слабкі контакти. Гудіння може походити від вентилятора, трансформатора, дроселя, димера чи циклічного спрацювання захисту.

Щоб блок живлення для світлодіодної стрічки не згорів, потрібно точно підібрати вихідну напругу й тип CV, розрахувати сумарну потужність усіх ділянок, залишити обґрунтований запас і виконати вимоги до охолодження. Запах, дим, тріск, мерехтіння разом із циклічним запуском або гарячі клеми — підстава негайно знеструмити систему та звернутися до електрика.
